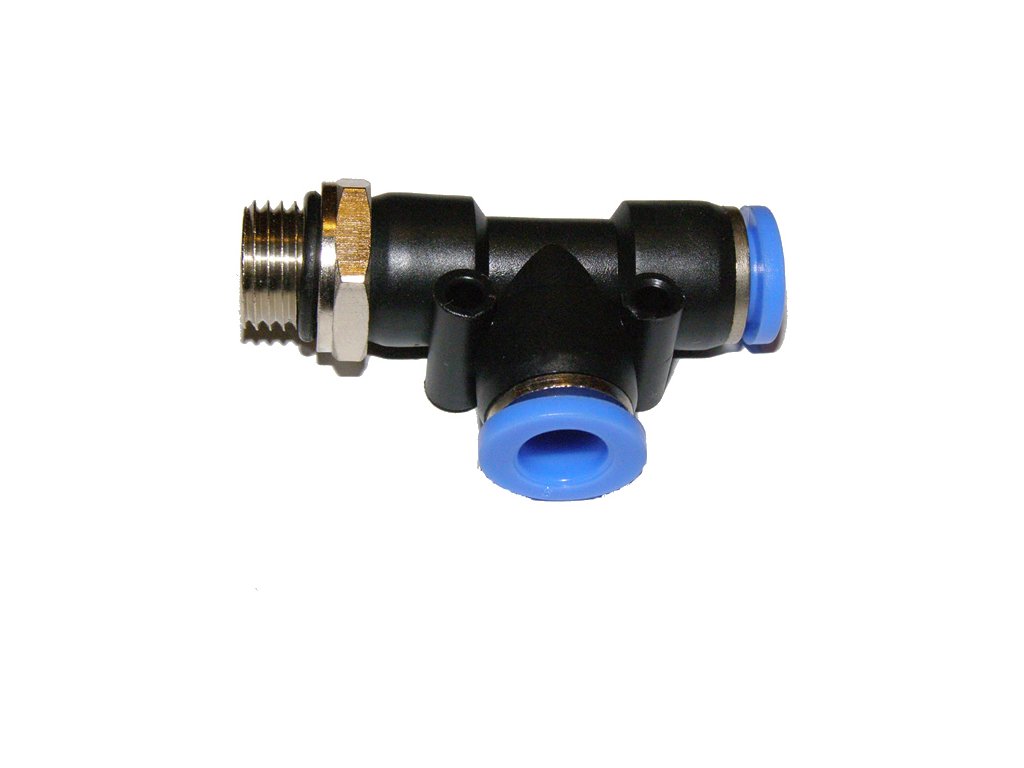

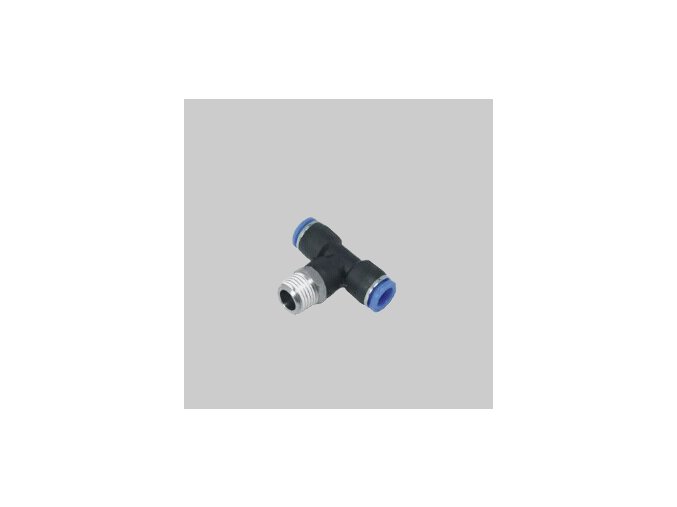

Šroubení se závitem ve tvaru T Šroubení se závitem ve tvaru T


Šroubení se závitem ve tvaru T

Neohodnoceno


Šroubení se závitem ve tvaru T, o průměru 4, 6, 8, 10, 12 a 16 mm, se závitem 1/8", 1/4", 3/8", 1/2" a M5.

Dostupnost Zvolte variantu Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (10 ks) Skladem (1 ks) Skladem (1 ks) Skladem (100 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks) Skladem (1 ks)
Typ
Zvolená varianta není k dispozici. Reset vybraných parametrů.
30 Kč 40 Kč 50 Kč 40 Kč 47 Kč 28 Kč 63 Kč 97 Kč 53 Kč 61 Kč 35 Kč 103 Kč 76 Kč 80 Kč 46 Kč 123 Kč 106 Kč 110 Kč 56 Kč 143 Kč 80 Kč 93 Kč 123 Kč od 28 Kč
25 Kč 33 Kč 41 Kč 33 Kč 39 Kč 23 Kč 52 Kč 80 Kč 44 Kč 50 Kč 29 Kč 85 Kč 63 Kč 66 Kč 38 Kč 102 Kč 88 Kč 91 Kč 46 Kč 118 Kč 66 Kč 77 Kč 102 Kč od 23 Kč bez DPH


Parametry

Kód produktu TPD-4-M5 TPD-4-01 TPD-4-02 TPD-6-M5 TPD-6-01 TPD-6-02 TPD-6-03 TPD-6-04 TPD-8-01 TPD-8-02 TPD-8-03 TPD-8-04 TPD-10-01 TPD-10-02 TPD-10-03 TPD-10-04 TPD-12-01 TPD-12-02 TPD-12-03 TPD-12-04 TPD-16-02 TPD-16-03 TPD-16-04 Zvolte variantu
Kategorie Pneumatické spojky
Záruka 24 měsíců/12 měsíců na IČ


Popis

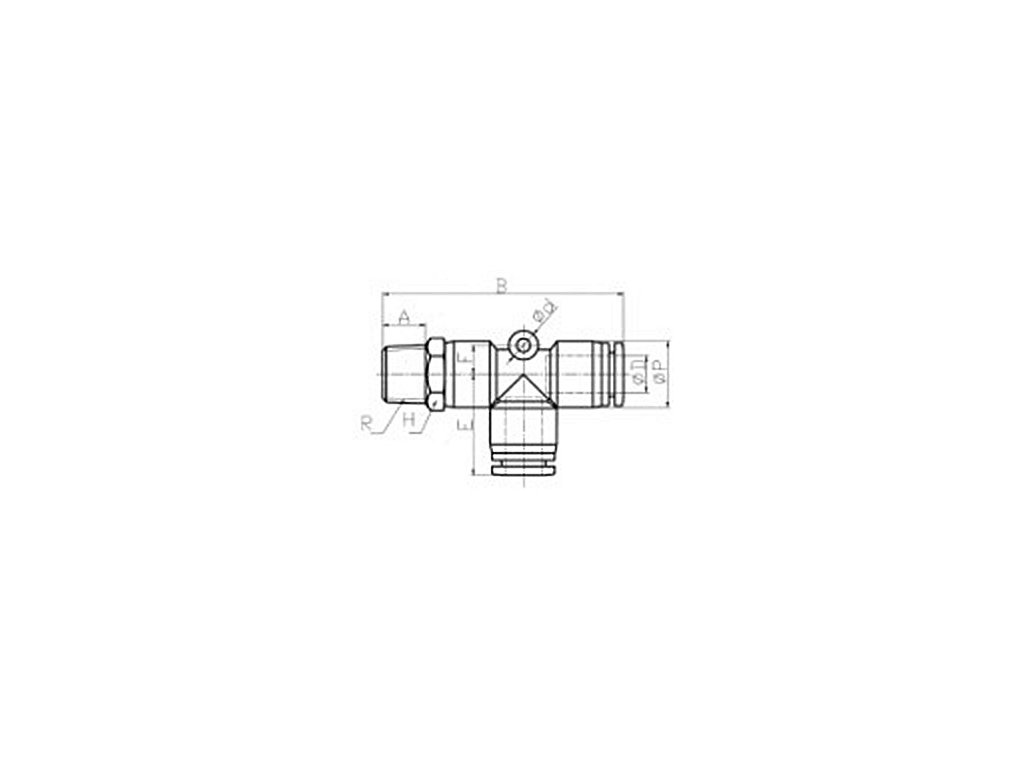

Šroubení se závitem ve tvaru T - rozměry:
Typ: Ø D E B Ø P A R  H  F  Ø d
TPD-4-M5 4 mm 17 mm 40 mm 10,5 mm 4 mm  M5  10 mm 5 mm 3,2 mm
TPD-4-01 4 mm  17 mm  43 mm 10,5 mm  7 mm  1/8" 10 mm 5 mm 3,2 mm
TPD-4-02 4 mm 17 mm  45,5 mm 10,5 mm  9,5 mm  1/4" 14 mm 5 mm 3,2 mm
TPD-6-M5 6 mm 19 mm 41,5 mm 13 mm 4 mm  M5  12 mm 5,5 mm 3,2 mm
TPD-6-01 6 mm  19 mm  44,5 mm 13 mm  7 mm  1/8" 12 mm 5,5 mm 3,2 mm
TPD-6-02 6 mm  19 mm  47 mm 13 mm  9,5 mm  1/4" 14 mm 5,5 mm 3,2 mm
TPD-6-03 6 mm  19 mm  48,5 mm 13 mm  10,5 mm  3/8" 17 mm 5,5 mm 3,2 mm
TPD-6-04 6 mm  19 mm  52,5 mm 13 mm  13 mm  1/2"  21 mm 5,5 mm 3,2 mm
TPD-8-01 8 mm 22,5 mm 51,5 mm 14,4 mm 7 mm  1/8" 14 mm 6,5 mm 3,2 mm
TPD-8-02 8 mm  22,5 mm  54 mm 14,4 mm  9,5 mm  1/4" 14 mm 6,5 mm 3,2 mm
TPD-8-03 8 mm  22,5 mm  55 mm 14,4 mm  10,5 mm  3/8" 17 mm 6,5 mm 3,2 mm
TPD-8-04 8 mm  22,5 mm  59 mm 14,4 mm  13 mm  1/2" 21 mm 6,5 mm 3,2 mm
TPD-10-01 10 mm 28 mm 62 mm 18,4 mm 7 mm  1/8" 17 mm 8 mm 4,2 mm
TPD-10-02 10 mm  28 mm  64,5 mm 18,4 mm  9,5 mm  1/4" 17 mm 8 mm 4,2 mm
TPD-10-03 10 mm  28 mm  65,5 mm 18,4 mm  10,5 mm  3/8" 17 mm 8 mm 4,2 mm
TPD-10-04 10 mm  28 mm  69,5 mm 18,4 mm  13 mm  1/2" 21 mm 8 mm 4,2 mm
TPD-12-01 12 mm 31 mm 65,5 mm 20 mm 7 mm  1/8" 19 mm 8,5 mm 4,2 mm
TPD-12-02 12 mm  31 mm  68 mm 20 mm  9,5 mm  1/4" 19 mm 8,5 mm 4,2 mm
TPD-12-03 12 mm  31 mm  69 mm 20 mm  10,5 mm   3/8" 19 mm 8,5 mm 4,2 mm
TPD-12-04 12 mm  31 mm  72,5 mm 20 mm  13 mm  1/2" 21 mm 8,5 mm 4,2 mm
TPD-16-02 16 mm 33 mm 71,5 mm 25,6 mm 11 mm  1/4" 24 mm -  -
TPD-16-03 16 mm  33 mm  72,5 mm 25,6 mm  12 mm  3/8" 24 mm -  -
TPD-16-04 16 mm  33 mm  75,5 mm 25,6 mm  15 mm  1/2" 24 mm -  -

Těsnění: O - kroužkem NBR
Pracovní tlak: 0-1MPa
Teplota: 0/+60°C
Medium: stlačený vzduch
Zamknutí hadice: nerez ocel

Rozměry závitů
V palích V mm
1/8" 9,728 mm
1/4" 13,157 mm
3/8" 16,662 mm
1/2" 20,955 mm

Systém FESTO.
